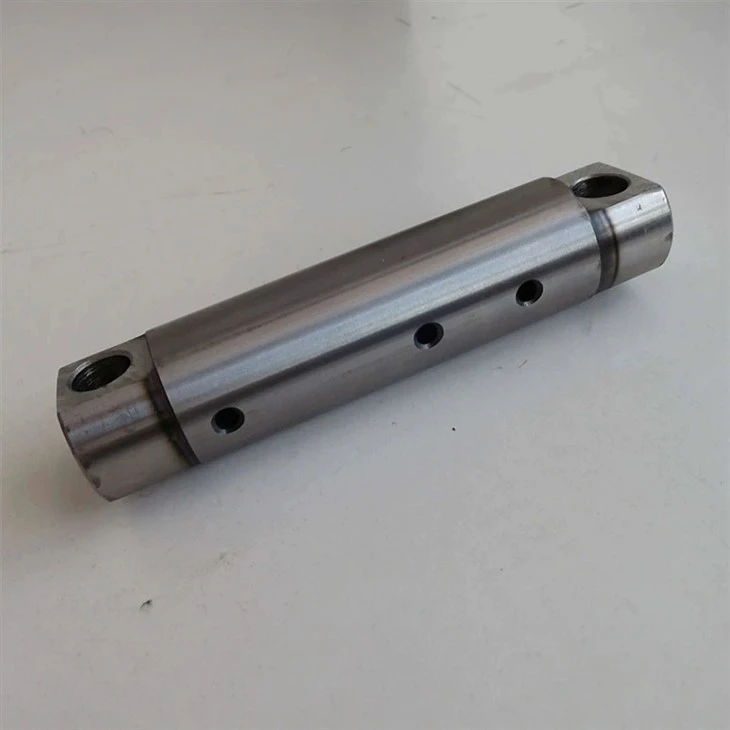

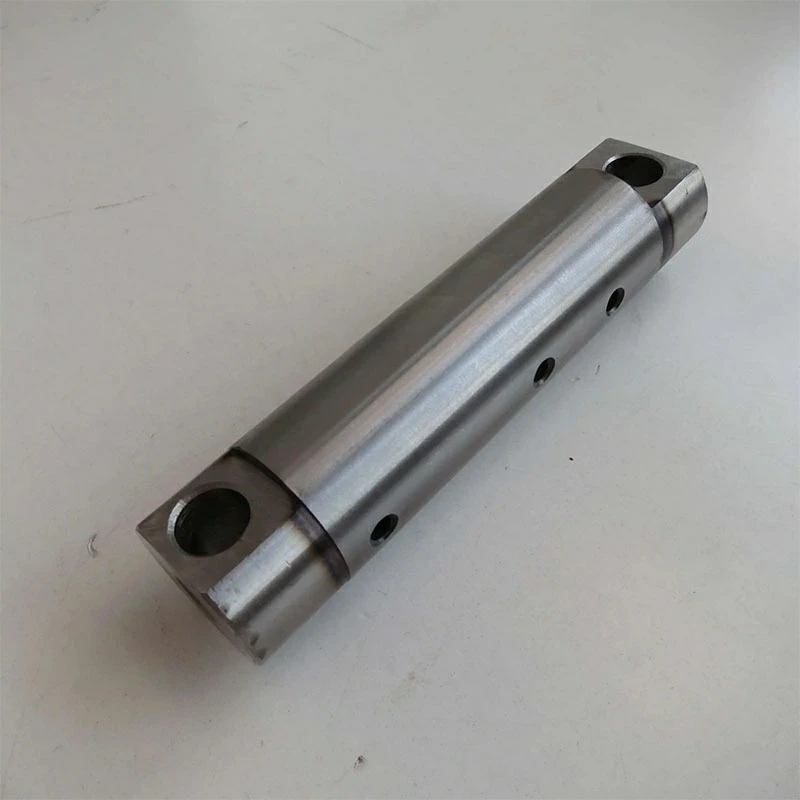

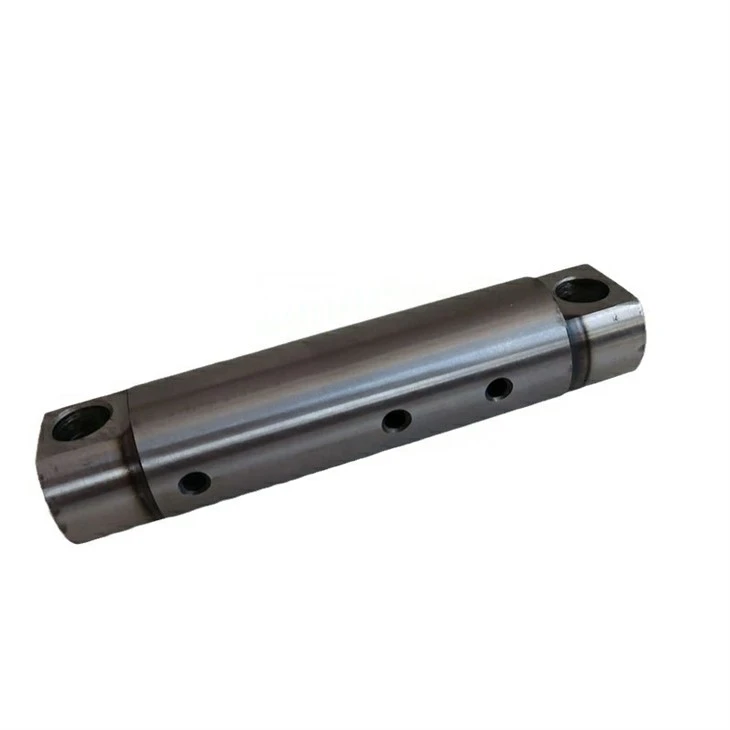

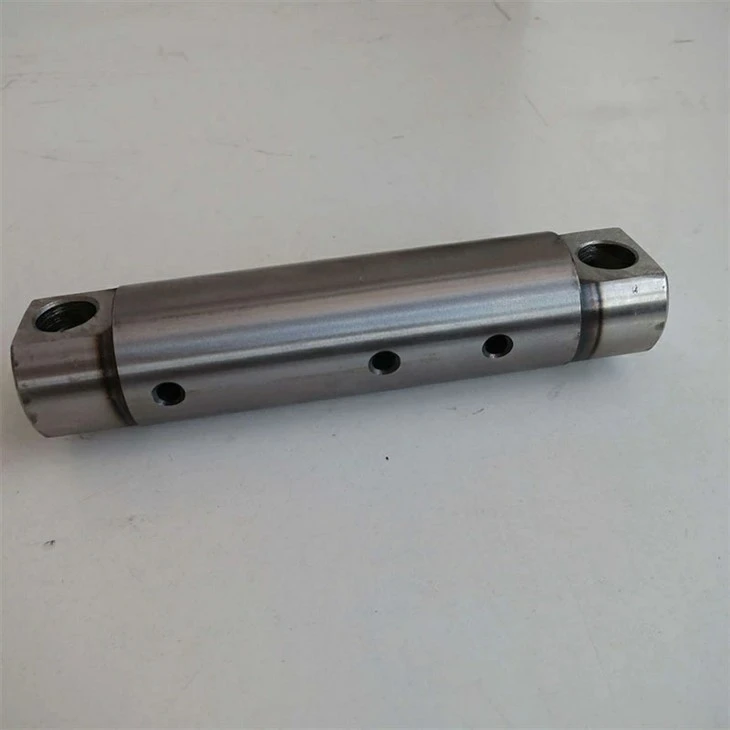

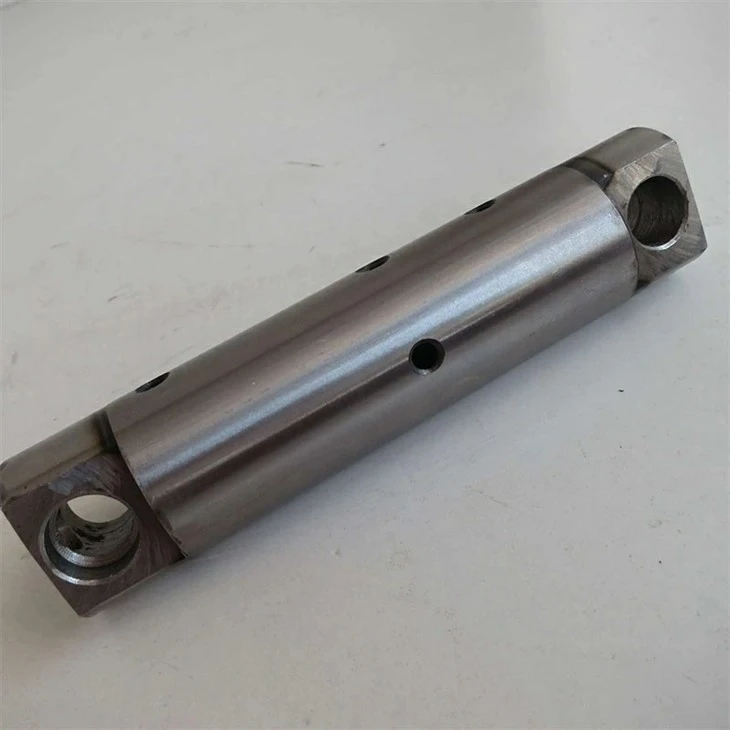

מוט זרוע נדנדה של קאמינס 3176772

תחת פעולת הלהבים המסתובבים של גל הזיזים, קצה אחד מורם או מוריד (בין אם ישירות או דרך עוקב הילוכים (מוט הרמה) ומוט דחיפה כדי להשיג זאת), בעוד הקצה השני פועל על גזע השסתום. כאשר הלהבים של גל הזיזים מרימים את זרוע המוט החיצונית, הכוח שנוצר בפנים ילחץ על גזע השסתום, ובכך יפתח את שסתום ההפעלה. כאשר מוט הזרוע החיצוני מאפשר לחזור עקב פעולת גל הזיזים, מוט הזרוע הפנימית עולה, ומאפשרת לקפיץ השסתום לדחוס ולסגור את שסתום ההפעלה.

מצלמת ההנעה פועלת דרך ההנעה של גל הזיזים. זה יכול לדחוף את זרוע הנדנדה כדי לנוע למעלה ולמטה ליד ציר קנה האקדח או ציר הנדנדה. זה יכול להפחית את הבלאי בנקודת המגע של מצלמת ההנעה עם גזע השסתום תחת פעולת עוקב הגלילים של הפיקה. במקביל, באמצעות פעולתו של עוקב רולר פקה נוסף, מועברת תנועה דומה לזרוע הנדנדה השנייה. כך, הסיבוב של גל הנדנדה מושגת, והפעולה מועברת כלפי מעלה אל השסתום דרך עוקב ההילוכים. במקרה זה, שסתום היניקה נפתח, והגז ממהר לעבר ראש הצילינדר.

הכוח מועבר דרך החלק המתערב בין שני הילוכים. מדובר במכשיר שמשדר תנועה וכוח באמצעות צמד גלגלי שיניים. זוהי שיטת ההעברה המכנית הנפוצה ביותר בציוד מודרני ומגוון. השידור שלו מדויק, בעל יעילות גבוהה, בעל מבנה קומפקטי, אמין בתפעול, עם חיי שירות ארוכים.

1. דיוק שידור גבוה. יחס ההעברה של גלגלי השיניים הנפוצים בשימוש בעידן המודרני הוא מדויק וקבוע. זו לא רק דרישת מפתח עבור מכונות ומכשירים מדויקים, אלא גם תנאי חשוב להפחתת עומסים דינמיים והשגת העברה חלקה בתנאי-מהירות ועומסים כבדים-.

2. טווח יישום רחב. טווח העברת הכוח של הילוכים הוא רחב ביותר, ונע בין 0.001W ל-60,000kW; המהירות ההיקפית יכולה להיות נמוכה מאוד או גבוהה עד 150 מטר לשנייה. קשה להשוות בין תמסורת רצועה לשרשרת.

3. הוא יכול להשיג העברה בין כל שני צירים במרחב, כגון צירים מקבילים, צירים מצטלבים וצירים מוצלבים, וזה מעבר להישג ידם של העברת רצועה והעברת שרשרת.

4. חיי שירות ארוכים ויעילות שידור גבוהה.

5. דרישות מחמירות יחסית לתנאי הסביבה. למעט מקרים בודדים של מהירות נמוכה ודיוק נמוך, בדרך כלל יש להתקין אותו בקופסה כדי למנוע אבק ולכלוך, ויש לשים לב גם לשימון.
